Carpitería - Shaving Horse (banco de trabajo)

#1 Mensaje por LocoAtardecer » Sab, 20 Sep 2014, 20:15

Carpitería - Shaving Horse (banco de trabajo)

Imagen

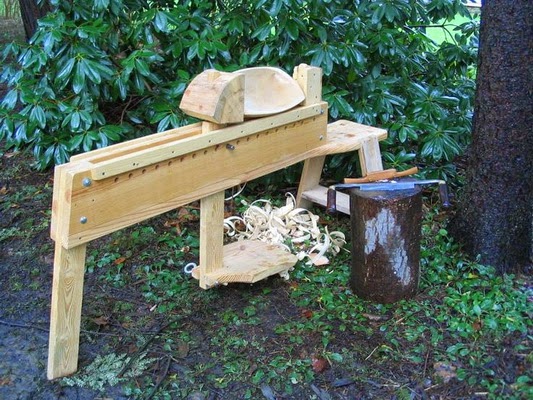

Este es un banco de trabajo de carpintería tradicional que tiene muchas variantes, tanto en su forma de construcción como en las utilidades que cada persona quiere darle al mismo.

No es algo que pueda comentar demasiado ni quiero entrar en muchos detalles porque es mas fácil verlo que explicarlo. Pero basicamente hacemos fuerza con los pies en la parte de abajo y mediante una bisagra, conseguimos fijar una pieza de madera que queremos trabajar en la zona de arriba.

Como funciona.

En la parte de arriba del banco tiene una madera inclinada (bajo de ella suele haber una pieza suelta para variar la inclinación de la misma), que hace de la pieza de abajo de la "mordaza", y la "mordaza" de arriba es esa pieza pivotante. En medio lo que vamos a trabajar.

Un video corto que es muy claro.

http://www.youtube.com/watch?v=RUWsnHcTjHo

Hay que decir que existen desde modelos realmente artesanales, los hay muy técnicos, pero también los hay hechos de forma austera, en la naturaleza a apartir de troncos, aunque requiere tener herramientas para hacer uno.

Imagen

Imagen

Imagen

Este por ejemplo es un modelo simplificado dónde elimina el banco de sentarse y las cuatro patas y lo cambia por un cinturón agarrado a la cintura (en la foto en color verde) y nos sentamos en cualquier banco.

Imagen


La fabricación

Descargar planos de construcción (incluye algunas variantes)

http://www.craftsmanspace.com/Free%20pr ... 20plan.pdf
fuente: http://www.craftsmanspace.com


Video que muestra en detalle la fabricación de uno. Excelente material.
http://www.youtube.com/watch?v=YbVWGQiBgOQ

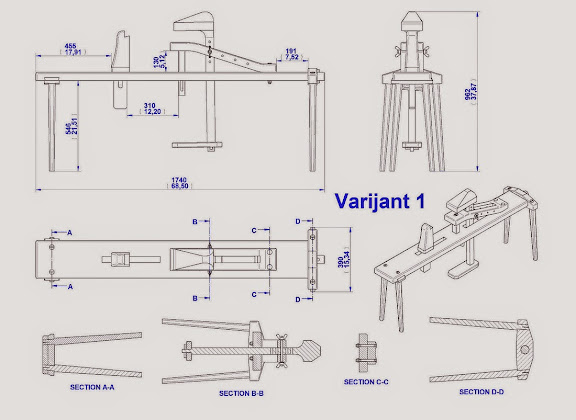

Algunos planos para hacernos una idea

Imagen

Imagen

Imagen

Un saludo.
Supervivencia humana = 3 minutos sin oxígeno, 3 horas a temp. extremas (frío o calor), 3 días sin agua, 3 semanas sin comida.
Temperatura corporal = De 36º a 37.5º
Potabilización = Decantación y/o Filtrado + hervido + tratamiento químico

Avatar de Usuario
BaronRojo
Subjefe de Agrupación
Subjefe de Agrupación
Mensajes: 2457
Registrado: Mar, 06 Nov 2012, 13:21
Sexo: Hombre
Ubicación: Almería

Re: Carpitería - Shaving Horse (banco de trabajo)

#2 Mensaje por BaronRojo » Sab, 20 Sep 2014, 22:29

Bien documentado el post, voy a tener que empezar a odiarte, jaja por el simple hecho de que me gustaría hacerlo. Gracias por mostrar.
Un saludo.
¡Espartanos! Preparen su desayuno y coman abundantemente. ¡Porque esta noche cenaremos en el infierno!, Cariño sino quieres ir a la casa de mi madre lo dices.....
[align=right]Baron Rojo[/align]
"No crees en banderas, prefieres luchar, por la madre tierra por la humanidad, no cavas trincheras en donde vivir, ni crees en consignas por las que morir."
[align=right]Baron Rojo "Tierra de Nadie"[/align]

Avatar de Usuario
quimico
Subjefe de Agrupación
Subjefe de Agrupación
Mensajes: 5372
Registrado: Vie, 23 Mar 2012, 00:18
Sexo: Hombre
Ubicación: Burgos, España

Re: Carpitería - Shaving Horse (banco de trabajo)

#3 Mensaje por quimico » Sab, 20 Sep 2014, 23:15

Me ha gustado mucho el post, es un elemento muy sencillo, pero si en el trabajo se volvería más complicado e incómodo.

Y coincido con BaronRojo, me gustaría tener uno simplemente por el hecho de hacerlo (o al revés :lol: ).

Gracias por traerlo.

Avatar de Usuario
karlosnuri
Jefe de Equipo
Jefe de Equipo
Mensajes: 58
Registrado: Mar, 25 Mar 2014, 21:45
Sexo: Hombre
Ubicación: Tarragona

Re: Carpitería - Shaving Horse (banco de trabajo)

#4 Mensaje por karlosnuri » Dom, 21 Sep 2014, 08:21

Un post genial.
Personalmente, toda aquella "maquinaria" que no requiere de energía eléctrica me interesa mucho. Somos demasiado dependientes de la electricidad y eso nos aleja de la autosuficiencia.
"El secreto de la felicidad es simple: averigua que es lo que te gusta hacer y dirige todas tus energías a ello. Haciendo esto, la abundancia iluminará tu vida y todos tus deseos se cumplirán."

Avatar de Usuario
LocoAtardecer
Subjefe de Agrupación
Subjefe de Agrupación
Mensajes: 24336
Registrado: Jue, 10 Feb 2011, 15:09
Sexo: Hombre
Ubicación: Alicante, España.
Contactar:

Re: Carpitería - Shaving Horse (banco de trabajo)

#5 Mensaje por LocoAtardecer » Dom, 21 Sep 2014, 13:23

Hay que ver que, mas allá que es bonito... hay que decirlo, esto no lo montaban para hacer un trabajo aislado, para eso utilizaban una prensa de madera en un banco, esto es una herramienta de carpintero.

Aunque hoy en día haya toda una movida respecto de la carpintería tradicional y la gente la tiene en su casa, esto es para gente que realmente se dedicaba.

Creo que uno de los valores de este sistema es la posición de trabajo que permite trabajar las piezas sentado, frente a los bancos de trabajo que nos obliga a trabajar parado y obviamente cuando son muchas las horas se nota la diferencia.

Me alegra que les guste. Un saludo.
Supervivencia humana = 3 minutos sin oxígeno, 3 horas a temp. extremas (frío o calor), 3 días sin agua, 3 semanas sin comida.
Temperatura corporal = De 36º a 37.5º
Potabilización = Decantación y/o Filtrado + hervido + tratamiento químico

Avatar de Usuario
Briareosh
Jefe de Equipo
Jefe de Equipo
Mensajes: 79
Registrado: Dom, 20 Oct 2013, 02:20
Sexo: Hombre
Ubicación: Galicia
Contactar:

Re: Carpitería - Shaving Horse (banco de trabajo)

#6 Mensaje por Briareosh » Lun, 17 Abr 2017, 13:15

Lo he probado hace unos meses cuando Alfonso me prestó uno en un curso, y para mi, que por altura me es molesto trabajar sobre las alturas estándares de las mesas normales, fué una maravilla.
Estuve un fin de semana entero y no tuve molestias ni incomodidades.
De sobra, recomendado. Tengo pendiente hacerme uno para el taller. Es muy útil para tallar y mas todavía para hacer arcos.
Imagen

Un artículo muy completo. Gracias por compartirlo.

Avatar de Usuario
LocoAtardecer
Subjefe de Agrupación
Subjefe de Agrupación
Mensajes: 24336
Registrado: Jue, 10 Feb 2011, 15:09
Sexo: Hombre
Ubicación: Alicante, España.
Contactar:

Re: Carpitería - Shaving Horse (banco de trabajo)

#7 Mensaje por LocoAtardecer » Lun, 17 Abr 2017, 13:41

Bonito banco. La mordaza esa de tablas es un buen detalle. Gracias por traerla.
